Servizio S1, S2, S3 nei motori elettrici: cosa significa per l’industria
Confondere S1, S2 e S3 può portare a scegliere un motore troppo grande, ma anche a installarne uno che funziona bene per venti minuti e poi comincia a scaldare. La ricerca servizio S1 S2 S3 motori elettrici riguarda proprio questo: per quanto tempo il motore può erogare una determinata potenza, quanto deve riposare e quale temperatura raggiunge durante il ciclo reale.
Non è un dettaglio amministrativo. Il servizio collega carico, tempo e comportamento termico.
Il riferimento internazionale attuale è la IEC 60034-1:2026, che definisce caratteristiche nominali e prestazioni delle macchine elettriche rotanti. La nuova edizione ha sostituito quella del 2022. Per un acquisto destinato all’industria europea conviene quindi verificare la documentazione del motore rispetto alla versione applicabile e alle condizioni dichiarate dal costruttore.

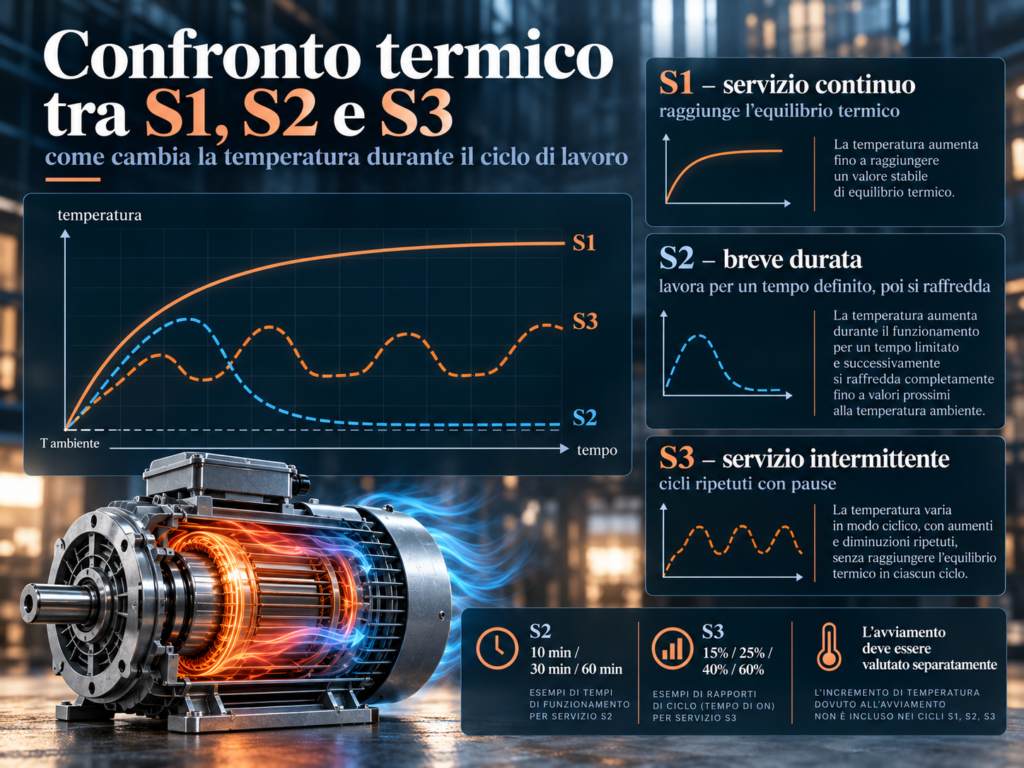

La temperatura decide il servizio
Quando un motore lavora, una parte dell’energia si trasforma in calore negli avvolgimenti, nel ferro, nel rotore e nei cuscinetti. La temperatura non sale all’istante. Cresce nel tempo, mentre carcassa, ventola e aria ambiente cercano di disperdere le perdite.
Se il carico rimane stabile abbastanza a lungo, il motore raggiunge un equilibrio termico: il calore prodotto e quello smaltito diventano sostanzialmente uguali. Se viene fermato prima, la temperatura resta sotto quel valore. Se poi rimane spento abbastanza a lungo, torna vicino alla temperatura dell’ambiente o del fluido refrigerante.
S1, S2 e S3 descrivono tre modi diversi di percorrere questa curva.
La dicitura duty cycle motore viene talvolta usata come sinonimo generico di servizio. Va bene nel linguaggio commerciale, ma per dimensionare una macchina servono tempi, carico, partenze, arresti e raffreddamento. Dire “lavora a intermittenza” non basta.
S1: carico continuo fino all’equilibrio termico
S1 indica il funzionamento a carico costante per un tempo sufficiente a raggiungere l’equilibrio termico. È il caso tipico di pompe, ventilatori, compressori, agitatori e nastri che restano in marcia per molte ore.
In pratica, il motore deve poter sostenere la potenza nominale dichiarata senza superare i limiti di temperatura previsti nelle condizioni assegnate. Contano quindi temperatura ambiente, altitudine, raffreddamento, tensione, frequenza e montaggio. S1 non significa che qualunque carico possa essere mantenuto per sempre.
Quando si legge servizio S1 S2 S3 motori elettrici, S1 è spesso la scelta più prudente se il ciclo non è ancora definito. Non concede pause termiche da usare nel dimensionamento. È semplice. Ed evita molte sorprese.
La frase servizio continuo motore può però trarre in inganno. Una macchina che resta alimentata tutto il giorno, ma alterna carico nominale e funzionamento a vuoto, potrebbe rientrare in un’altra classificazione. Allo stesso modo, un impianto che lavora otto ore e poi resta fermo per la notte può essere comunque S1, perché durante quelle otto ore raggiunge l’equilibrio termico.
Non è il calendario a decidere. È la curva di temperatura durante il periodo di lavoro.
S2: lavora per un tempo definito, poi si raffredda davvero
S2 è un servizio di breve durata. Il motore parte da una condizione fredda, lavora a carico costante per un tempo insufficiente a raggiungere l’equilibrio termico e poi viene disalimentato per un periodo abbastanza lungo da raffreddarsi nuovamente.
La durata deve essere dichiarata. Si trovano, per esempio, marcature come S2 10 min, S2 30 min o S2 60 min. Quel numero non è un suggerimento per l’operatore: fa parte della prestazione assegnata.
Un attuatore che apre una paratoia per cinque minuti e rimane fermo per ore è un esempio ragionevole. Anche un meccanismo di regolazione o una porta industriale possono lavorare in questo modo. Il punto decisivo è il raffreddamento completo prima del ciclo successivo.
Qui nasce un errore frequente. Un motore S2 30 min non diventa adatto a cicli di 30 minuti acceso e 10 minuti spento. Dieci minuti potrebbero non bastare per tornare alla condizione iniziale, specialmente dentro un vano caldo e poco ventilato. Il calore si accumula ciclo dopo ciclo.
Nella valutazione servizio S1 S2 S3 motori elettrici, S2 va quindi associato a due tempi, anche se sulla targa compare soprattutto il primo: durata del carico e tempo reale necessario per il raffreddamento. Quest’ultimo dipende dalla costruzione e dall’installazione.
S3: cicli ripetuti con partenza termicamente poco influente
S3 descrive una sequenza di cicli identici. Ogni ciclo comprende un periodo di funzionamento a carico costante e un periodo di riposo con motore disalimentato. I singoli intervalli sono troppo brevi per raggiungere l’equilibrio termico, ma dopo vari cicli la temperatura oscilla entro un campo ripetitivo.
C’è una condizione importante. In S3, l’avviamento non deve influire in modo significativo sull’aumento di temperatura. Se la partenza è lunga, frequente o sotto carico pesante, bisogna valutare S4. Se interviene anche una frenatura elettrica rilevante, può essere necessario considerare S5.
Questo confine conta molto su gru, sollevamenti, presse e trasportatori. Chiamare S3 qualsiasi funzionamento “acceso e spento” è comodo, ma tecnicamente debole.
La marcatura indica il rapporto tra il tempo di funzionamento e la durata complessiva del ciclo, espresso in percentuale.
Se il motore è S3 25% e il ciclo di riferimento dura 10 minuti, può lavorare a carico per 2,5 minuti e restare disalimentato per 7,5 minuti. S3 40% corrisponde, nello stesso ciclo, a 4 minuti di lavoro e 6 minuti di riposo.
Salvo diversa specifica, per S3 viene normalmente assunto un ciclo di 10 minuti; i valori raccomandati del fattore di durata sono 15%, 25%, 40% e 60%. Queste indicazioni sono riportate anche nella documentazione tecnica Siemens dedicata ai tipi di servizio. Guida Siemens ai tipi di servizio
Il calcolo è facile. L’uso corretto un po’ meno.
Se il ciclo effettivo dura un’ora, se la partenza richiede molta corrente o se il motore continua a girare a vuoto durante la pausa, il semplice rapporto tra tempo di funzionamento e durata del ciclo non descrive più tutto. Servono i dati reali e la verifica termica del costruttore.
S2 e S3 permettono davvero più potenza?
A volte sì, ma non per iniziativa dell’utilizzatore.
Poiché S2 e S3 non portano necessariamente il motore allo stesso equilibrio termico di S1, il costruttore può assegnare alla medesima struttura una potenza superiore per un determinato servizio. Cataloghi industriali mostrano infatti fattori specifici per alcune durate S2 o percentuali S3. Quel valore dipende però dalla serie, dalla taglia, dalla curva di coppia e dai limiti termici e meccanici.
Non esiste una regola universale secondo cui un motore S1 da 10 kW possa diventare automaticamente un S3 da 13 kW. Potrebbe non avere coppia sufficiente, potrebbe superare la corrente ammessa oppure scaldare troppo durante l’avviamento. La potenza S2 o S3 deve comparire nei dati approvati dal produttore.
Per un motore elettrico trifase, cambiare servizio può modificare anche corrente nominale, protezione richiesta e capacità di avviamento. Usare il valore S1 e applicare un moltiplicatore trovato online non è una selezione tecnica.
Nella ricerca servizio S1 S2 S3 motori elettrici, questo è forse il punto più controintuitivo: la pausa può consentire una prestazione assegnata diversa, ma soltanto se l’intera macchina è stata verificata per quel ciclo.

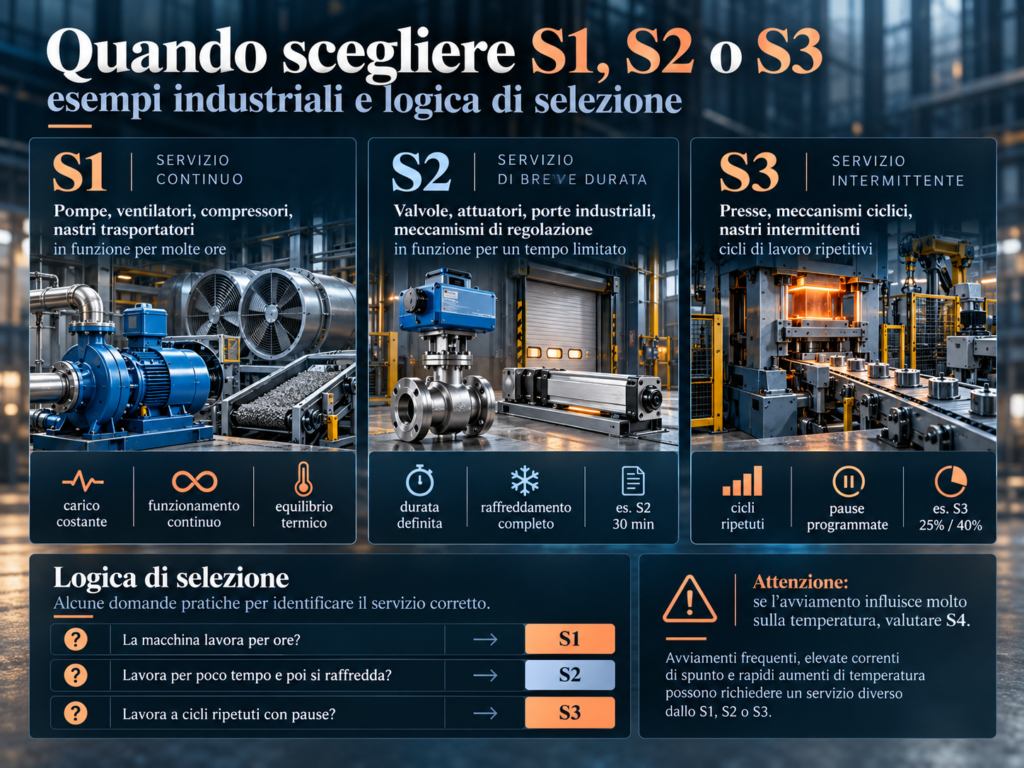

Tre scene che sembrano simili, ma non lo sono
Una pompa di processo funziona dalle sei del mattino alle dieci di sera senza fermarsi. Anche se di notte riposa, durante il turno raggiunge la temperatura stabile. La scelta naturale resta S1.
Un attuatore apre una grande valvola in otto minuti e poi rimane spento per tre ore. Potrebbe essere coerente con S2, purché coppia, durata assegnata e condizioni di raffreddamento corrispondano.
Una pressa lavora per tre minuti e resta ferma per sette, ripetendo lo stesso ciclo. S3 30% sembra una risposta immediata. Però va controllato l’avviamento. Se ogni partenza accelera un volano pesante e incide sulla temperatura, la classificazione corretta potrebbe essere S4.
Il tempo acceso è identico. Il carico termico no.
Per questo il servizio S1 S2 S3 motori elettrici non dovrebbe essere selezionato guardando soltanto il cronometro. Inerzia, coppia resistente, corrente di spunto, ventilazione e numero di cicli cambiano il risultato.
L’inverter non cancella il problema termico
Con un inverter si possono regolare rampe, corrente e velocità. È utile, ma il calore resta.
A bassa velocità, un motore autoventilato riceve meno aria dalla ventola montata sull’albero. Se continua a erogare coppia elevata, può raggiungere il limite termico anche con una corrente apparentemente accettabile. Nei cicli ripetuti, il modello termico del convertitore deve seguire il comportamento reale del motore.
L’IEC 60034-1:2026 precisa anche il rapporto tra macchina e sistemi con convertitore: quando sono presenti componenti elettronici EMC-attivi integrati, l’insieme viene trattato come sistema di azionamento, mentre la norma si applica alla parte motore. Questo ricorda una cosa pratica: la classificazione del servizio del motore non sostituisce il dimensionamento dell’inverter.
Rampe lunghe, partenze frequenti, frenature e funzionamento a bassa frequenza devono essere comunicati. Possono essere necessarie ventilazione separata, una curva di caricabilità dedicata o una protezione termica basata su sensori negli avvolgimenti.
Protezioni e relè devono conoscere il ciclo
Impostare il relè termico sul valore più alto per evitare scatti è una cattiva scorciatoia. Se il motore è stato assegnato per S2 o S3, la protezione deve essere coordinata con corrente dichiarata, durata del carico, partenze e capacità termica.
Un modello basato sull’energia termica accumulata nel tempo può interpretare una corrente elevata come sovraccarico, ma non vede automaticamente tutte le condizioni di raffreddamento. Una sonda PTC o PT100 misura più vicino alla realtà termica, pur dovendo essere installata e gestita correttamente.
Anche un secondo motore elettrico trifase con identici kW può avere costante termica, inerzia e ventilazione differenti. Copiare le impostazioni del vecchio azionamento senza confrontare i dati può provocare scatti inutili oppure lasciare il nuovo motore senza protezione adeguata.
Il tema duty cycle motore entra quindi anche nel quadro elettrico. Non resta confinato alla targa.
Quali dati inviare al fornitore
Una richiesta ben preparata descrive l’intero ciclo. Servono potenza o coppia resistente, velocità, durata del funzionamento, durata della pausa, numero di cicli orari e condizione di partenza. Va chiarito se il motore parte a vuoto, a pieno carico o con inerzia elevata.
Devono essere indicate anche frenatura, inversioni, rischio di blocco, temperatura ambiente, altitudine, montaggio, grado IP, raffreddamento e alimentazione diretta o tramite inverter. Se il motore lavora a velocità variabile, occorrono frequenze minima e massima e tempo trascorso nei diversi punti.
Per il servizio continuo motore, è utile comunicare il massimo carico previsto e le ore effettive di funzionamento. Per S2 serve il tempo massimo sotto carico e la pausa disponibile. Per S3 servono percentuale di durata, durata del ciclo e influenza dell’avviamento.
Se questi dati non sono disponibili, scegliere S1 è spesso prudente. Non sostituisce però il calcolo della coppia o la verifica dell’avviamento.
La verifica prima dell’ordine
Per definire il servizio S1 S2 S3 motori elettrici, EMOTRA parte dal profilo temporale del carico. Non basta sapere che la macchina “lavora ogni tanto”. Bisogna capire quanto dura ogni fase e cosa succede alla corrente e alla temperatura.
EMOTRA confronta il ciclo con potenza, coppia, inerzia, raffreddamento e protezioni. Quando S2 o S3 consentono una potenza assegnata diversa, il valore viene verificato sui dati del motore, senza applicare maggiorazioni generiche.
Una targa corretta racconta il limite di utilizzo. Il compito dell’impianto è rispettarlo.
EMOTRA usa questo criterio per evitare due errori opposti: acquistare un motore inutilmente grande oppure sfruttare una pausa teorica che, in officina, non esiste davvero.
