Motore trifase per impianti HVAC: cosa valutare prima dell’acquisto
In un impianto HVAC, il motore può restare in funzione per migliaia di ore ogni anno. Se la scelta non è corretta, i problemi spesso arrivano dopo: corrente elevata, cuscinetti rumorosi, temperature anomale o consumi che restano alti anche dopo l’installazione di un inverter.
Per acquistare un motore trifase per HVAC conviene partire dalla macchina che dovrà azionare. Ventilatori, pompe e compressori hanno curve di carico diverse. Anche due ventilatori con la stessa potenza nominale possono richiedere motori differenti, perché cambiano portata, pressione, velocità, inerzia e punto di lavoro.

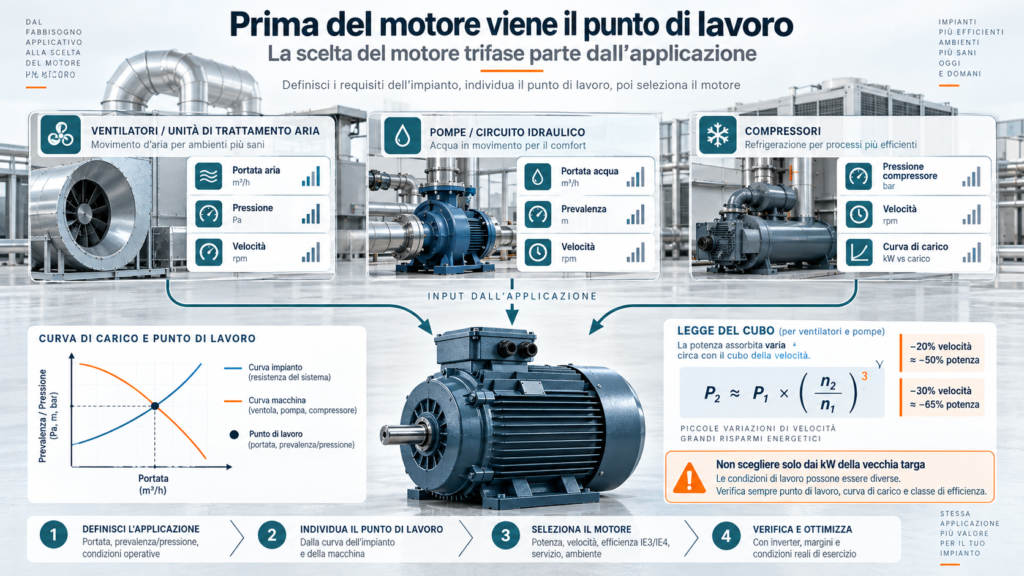

Prima del motore viene il punto di lavoro
La targhetta del vecchio motore è un buon punto di partenza, ma non è sufficiente.
Per un ventilatore servono portata d’aria, pressione, curva della macchina e velocità di rotazione. Per una pompa bisogna conoscere portata, prevalenza, rendimento e caratteristiche del circuito. Nel caso di un compressore vanno valutati anche pressione, coppia resistente, modalità di avviamento ed eventuali sistemi di scarico durante la partenza.
Un motore per ventilazione non va scelto semplicemente copiando i kW del modello precedente. Il vecchio motore potrebbe essere stato sovradimensionato oppure l’impianto potrebbe essere cambiato dopo interventi su filtri, serrande, canalizzazioni o girante.
Nei ventilatori e nelle pompe centrifughe, se la geometria rimane invariata, la potenza assorbita varia in modo approssimativo con il cubo della velocità. Ridurre leggermente i giri può quindi portare a un risparmio importante. Al contrario, aumentare la frequenza di pochi hertz può far crescere rapidamente la potenza richiesta.
È un errore abbastanza comune: si controlla la corrente nominale e si trascura la curva di funzionamento.
Potenza, velocità e margine devono avere una ragione
La potenza del motore deve coprire il massimo assorbimento previsto nel campo di funzionamento, considerando il rendimento della trasmissione e un margine adeguato all’applicazione. Non è sempre corretto scegliere la taglia solo sul punto nominale, soprattutto se il ventilatore può lavorare con serrande aperte, filtri puliti o una pressione di rete più bassa del previsto.
Anche la velocità va verificata con attenzione. In Italia l’alimentazione trifase più comune è 400 V a 50 Hz, ma tensione, frequenza e collegamento devono essere sempre controllati sulla targa. Un motore marcato 230/400 V non si collega nello stesso modo di un modello 400/690 V.
Per configurare un motore trifase per HVAC bisogna verificare la velocità nominale sotto carico e il numero di poli, non soltanto la velocità sincrona teorica. Un motore con giri diversi modifica portata, pressione e potenza del ventilatore, con risultati anche molto lontani da quelli previsti.
Il margine, però, non deve diventare un modo per sovradimensionare senza criterio. Un motore troppo piccolo lavora vicino al limite e tende a scaldarsi; uno troppo grande costa di più e può funzionare spesso a basso carico. La scelta corretta nasce dal campo reale di lavoro.

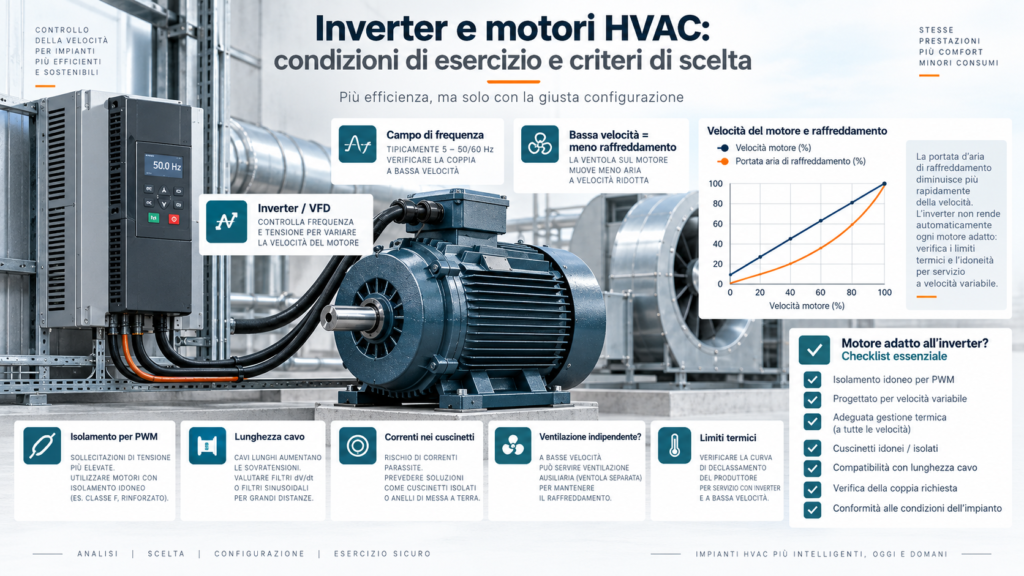

L’inverter cambia il modo di scegliere
Negli impianti HVAC, regolare la velocità è spesso il modo più efficace per adeguare portata e pressione alla richiesta effettiva. L’inverter, però, non rende automaticamente adatto qualsiasi motore.
A bassa velocità, la ventola montata sull’albero sposta meno aria. Nei carichi centrifughi la coppia richiesta tende a diminuire quando il motore rallenta, ma non è una regola valida in ogni situazione. Possono creare difficoltà pressioni statiche elevate, impostazioni errate, carichi a coppia quasi costante o lunghi periodi di funzionamento a bassa velocità con ventilazione insufficiente.
L’alimentazione PWM sottopone inoltre l’isolamento a sollecitazioni diverse rispetto alla rete sinusoidale. Tensione, frequenza di commutazione, lunghezza del cavo e qualità dell’installazione influenzano i picchi ai morsetti e le correnti nei cuscinetti. La IEC TS 60034-25:2022 tratta proprio l’interazione tra motore e convertitore nei sistemi di azionamento. IEC TS 60034-25:2022
Un motore elettrico trifase destinato al funzionamento con inverter dovrebbe quindi avere un campo di frequenza dichiarato, un isolamento adeguato e limiti termici chiari. La dicitura “inverter duty” è utile solo se accompagnata da dati tecnici verificabili.
Anello di messa a terra o cuscinetto isolato non sono sempre necessari. La scelta dipende da taglia, tensione, lunghezza dei cavi e configurazione dell’impianto. Prima di aggiungere accessori è meglio valutare il percorso delle correnti di modo comune, altrimenti si rischia di aumentare il costo senza risolvere il problema.

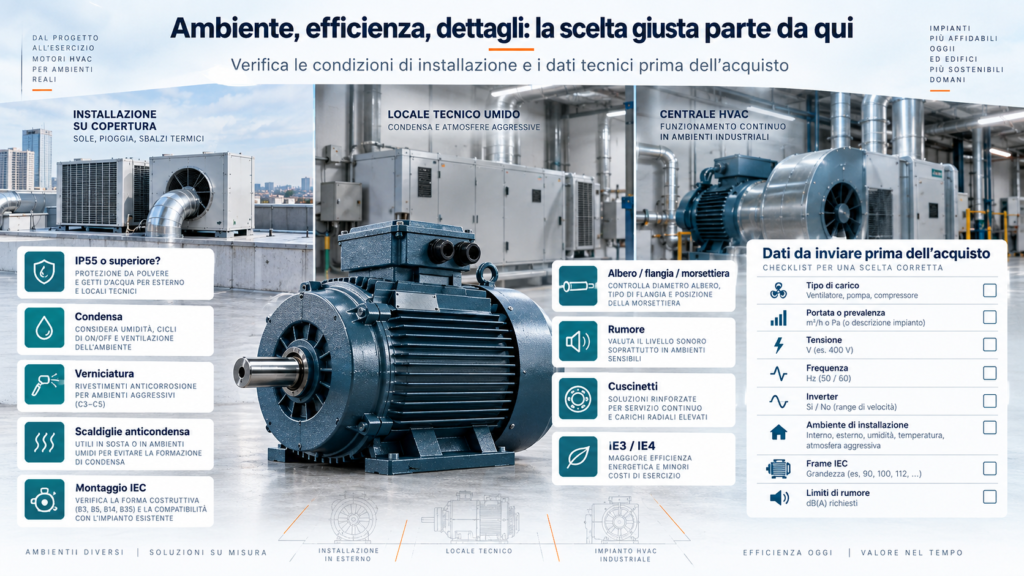

Il luogo di installazione cambia la protezione
Una centrale di trattamento aria interna e pulita non presenta le stesse condizioni di una torre evaporativa installata sul tetto. All’esterno bisogna considerare pioggia, condensa, gelo, raggi solari e variazioni di temperatura. In un locale tecnico possono invece essere presenti polvere, umidità, detergenti o aria corrosiva.
Il grado IP indica la protezione contro il contatto e l’ingresso di solidi e acqua in condizioni definite. Da solo, però, non descrive la resistenza alla condensa, ai vapori corrosivi o a tutte le sostanze chimiche. La IEC 60034-5:2020 chiarisce la classificazione e i relativi limiti. IEC 60034-5:2020
Un motore trifase per HVAC installato all’aperto può richiedere IP55 o superiore, drenaggi orientati correttamente, verniciatura adatta e scaldiglie anticondensa. Anche la posizione della morsettiera è importante. Se il pressacavo è rivolto verso l’alto o non è ben protetto, acqua e condensa possono entrare nonostante il grado IP indicato.
La classe di isolamento va valutata insieme alla sovratemperatura prevista. Classe F o H indica la resistenza termica del sistema isolante, ma non significa che il motore possa lavorare sempre a temperature elevate. Temperatura ambiente, altitudine, ventilazione e carico determinano il margine effettivo.
IEC e NEMA non vanno mescolati a metà
Molti contenuti HVAC fanno riferimento a frame 56, 145T, tensioni da 460 V, involucri ODP e service factor 1,15. Sono indicazioni comuni nel mercato nordamericano. In Italia e in Europa si incontrano più spesso dimensioni IEC, tensione a 400 V e forme costruttive come B3, B5, B14 o B35.
Non è solo una differenza di terminologia. Cambiano altezza d’asse, fori, flange, alberi e criteri riportati sulla targa.
Quando si sostituisce un motore bisogna misurare diametro e lunghezza dell’albero, chiavetta, altezza d’asse, interasse dei piedi, flangia e ingombro complessivo. Vanno controllati anche la posizione della scatola morsettiera, il senso di rotazione e lo spazio disponibile per la ventilazione.
Il service factor tipico dei motori NEMA non va trasferito automaticamente a un acquisto IEC. Per un motore per impianti industriali è più utile indicare servizio, sovraccarico richiesto, numero di avviamenti, temperatura e ciclo di lavoro. Un sovraccarico breve non deve diventare la condizione normale dell’impianto.
Cuscinetti, trasmissione e rumore
Nei ventilatori a trasmissione diretta, il motore può trovarsi nel flusso d’aria oppure all’esterno del canale. Nei sistemi a cinghia, la tensione genera un carico radiale sull’albero e sui cuscinetti. Una cinghia troppo tesa riduce la durata dei componenti; una troppo lenta slitta, si scalda e modifica la velocità.
La girante deve essere equilibrata e l’allineamento controllato. Sostituire il motore senza verificare una ventola sporca, deformata o sbilanciata porta spesso a cercare nel motore una causa che si trova altrove.
Anche il rumore va considerato come un problema dell’insieme. Ventola del motore, frequenza di commutazione dell’inverter, risonanze delle canalizzazioni e passaggio delle pale producono suoni differenti. Un motore trifase per HVAC che sembra silenzioso durante una prova può diventare rumoroso dopo il montaggio, se la struttura amplifica una determinata frequenza.
Per installazioni vicine a uffici, ospedali o abitazioni, è utile definire prima dell’ordine velocità operative, limiti acustici e condizioni di misura. “Basso rumore” è una richiesta comprensibile, ma deve essere tradotta in valori verificabili.
IE3, IE4 e rendimento del sistema
Nel mercato europeo, la classe di efficienza va verificata in base al campo di applicazione del Regolamento (UE) 2019/1781. In generale, molti motori trifase da 0,75 a 1000 kW, a 2, 4, 6 o 8 poli, devono raggiungere almeno IE3. Per alcune macchine da 75 a 200 kW, a 2, 4 o 6 poli, il requisito minimo è IE4, con le esclusioni previste dal regolamento. Regolamento (UE) 2019/1781
Un motore IE4 può essere conveniente quando lavora molte ore, vicino al carico previsto e con un costo dell’energia significativo. Il tempo di ritorno dell’investimento dipende però dalla differenza di prezzo, dal rendimento nei punti di lavoro effettivi, dalle ore annue e dalla tariffa elettrica.
Per un motore trifase per HVAC, il rendimento del motore è solo una parte del risultato. Se il ventilatore lavora lontano dal punto favorevole, se una serranda dissipa pressione o se il controllo mantiene una portata superiore al necessario, il sistema continuerà a consumare più del dovuto.
Dal 24 luglio 2026 il Regolamento (UE) 2024/1834 introduce nuovi requisiti di ecodesign per molti ventilatori con potenza elettrica d’ingresso compresa tra 125 W e 500 kW, inclusi diversi prodotti integrati. Il regolamento considera il ventilatore nel suo insieme e richiede anche informazioni sul funzionamento a carico parziale. Regolamento (UE) 2024/1834
La domanda, quindi, non è soltanto quanto rende il motore, ma quanto rende il gruppo completo nel punto in cui lavorerà davvero.
I dati da inviare prima dell’acquisto
Una richiesta ben preparata dovrebbe indicare se il carico è un ventilatore, una pompa o un compressore, insieme a portata, pressione o prevalenza, velocità e curva di assorbimento. Sono utili anche potenza massima all’albero, inerzia, metodo di avviamento, ore annue e profilo di carico.
Per la parte elettrica vanno specificati tensione, frequenza, collegamento, alimentazione diretta o da inverter, campo di regolazione, lunghezza del cavo e protezioni termiche richieste. Per la parte meccanica servono montaggio, frame IEC, albero, flangia, carichi e posizione della morsettiera.
Ambiente interno o esterno, temperatura, altitudine, umidità, condensa, polvere, sostanze corrosive e limiti di rumore completano il quadro. In caso di sostituzione sono utili una foto della targa e le dimensioni rilevate sul posto. Se il vecchio motore si è guastato, bisogna descrivere anche il sintomo. Copiare la taglia senza capire il guasto può portare a ripetere lo stesso problema.
La verifica tecnica prima dell’ordine
Per selezionare un motore trifase per HVAC, EMOTRA confronta il punto di lavoro con velocità, coppia, temperatura, ambiente e metodo di controllo. L’obiettivo non è proporre più potenza del necessario, ma evitare che il margine si riduca quando cambiano filtri, pressione o condizioni esterne.
EMOTRA verifica anche la compatibilità con inverter e trasmissione, oltre alle dimensioni di montaggio. Un secondo motore elettrico trifase può avere gli stessi kW del precedente e comportarsi in modo diverso per corrente, scorrimento, inerzia o raffreddamento.
Il motore deve seguire la richiesta dell’impianto senza lavorare troppo caldo, rumoroso o lontano dal proprio campo utile. È questo il criterio con cui EMOTRA valuta anche ogni motore per impianti industriali destinato a ventilazione, pompaggio e trattamento dell’aria.
