Grado di protezione IP del motore trifase: come scegliere quello corretto
La ricerca grado protezione IP motore trifase porta spesso a una domanda secca: IP55 o IP66? È comprensibile. Ma scegliere da due sigle, senza guardare dove lavorerà il motore, è il modo più rapido per spendere male.
Immaginiamo due impianti. Nel primo, il motore aziona un ventilatore dentro un reparto asciutto e pulito. Nel secondo, lavora vicino a una linea che viene lavata ogni sera con acqua e detergente. Potenza e velocità possono essere identiche. La protezione necessaria, no.
Il codice IP serve a descrivere la resistenza dell’involucro all’accesso, ai corpi solidi e all’acqua. Per le macchine elettriche rotanti il riferimento specifico è la IEC 60034-5:2020, mentre la classificazione generale degli involucri è trattata dalla IEC 60529. La sigla aiuta molto, purché non le si chieda di dire più di quanto possa.

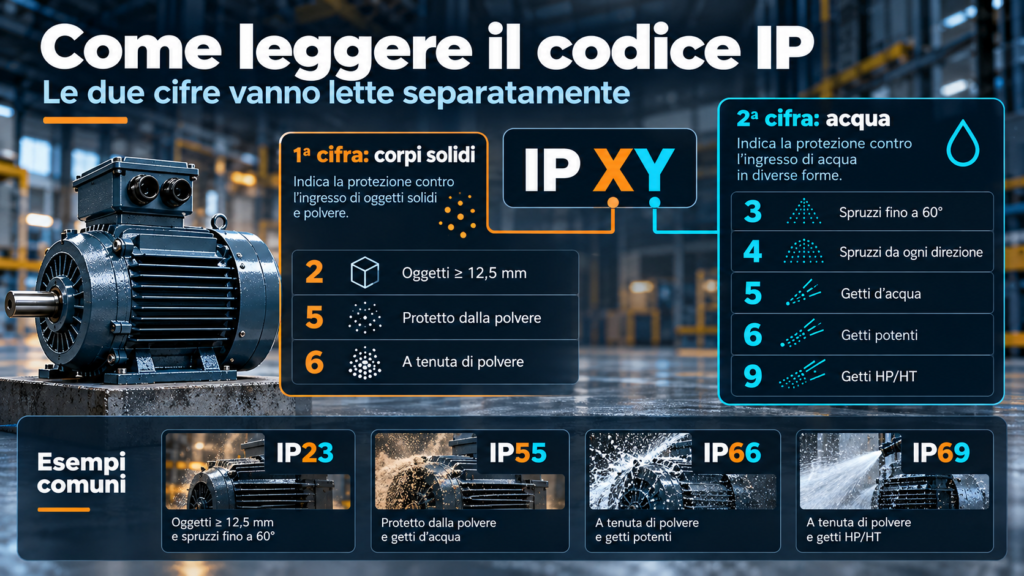

Come leggere il grado protezione IP motore trifase
Dopo le lettere IP compaiono due cifre. La prima riguarda l’accesso alle parti pericolose e l’ingresso di corpi solidi; la seconda riguarda gli effetti dell’acqua. Sono due prove diverse. Vanno lette separatamente.
Nella prima posizione, il numero 2 indica una protezione contro oggetti solidi di almeno 12,5 mm e contro l’accesso con un dito. Il numero 5 significa “protetto dalla polvere”: una certa quantità può entrare, ma non abbastanza da compromettere il funzionamento previsto. Il numero 6 indica invece una custodia a tenuta di polvere.
La seconda cifra racconta un’altra storia. Il 3 riguarda l’acqua nebulizzata o spruzzata fino a 60 gradi rispetto alla verticale. Il 4 copre gli spruzzi provenienti da ogni direzione. Il 5 riguarda i getti d’acqua, il 6 i getti potenti. Il 9 viene usato per prove con getti ad alta pressione e alta temperatura secondo condizioni precise.
Qui conviene fermarsi un attimo. “Resiste ai getti” non vuol dire “può essere lavato in qualunque modo”. Distanza dell’ugello, portata, pressione, temperatura e durata fanno parte della prova. Una lancia tenuta a pochi centimetri da un paraolio può creare una condizione molto diversa da quella prevista dal codice.
IP23: quando un involucro più aperto ha senso
IP23 si incontra in ambienti interni controllati, dove non ci sono polvere fine, lavaggi o spruzzi da tutte le direzioni. Può essere una soluzione adatta per sale macchine pulite, locali tecnici asciutti o applicazioni nelle quali la ventilazione interna è parte del progetto.
Costa spesso meno. Respira bene. Però chiede disciplina nell’installazione.
Un IP23 non dovrebbe essere descritto semplicemente come “resistente alla pioggia”. La seconda cifra 3 corrisponde a una prova di acqua spruzzata entro un angolo definito; non copre ristagni, condensa interna, vento forte con pioggia laterale o acqua diretta verso aperture e scatola morsettiera. Se il pavimento viene lavato con una manichetta, il rischio cambia già.
Quando si definisce il grado protezione IP motore trifase, bisogna quindi osservare anche ciò che accade intorno alla macchina. Dove scarica una valvola? Da quale lato arriva l’acqua? Il personale usa aria compressa per spostare la polvere? Sono dettagli piccoli solo sulla carta.
IP54 e IP55: la scelta comune in fabbrica
IP54 offre protezione dalla polvere in quantità dannosa e dagli spruzzi d’acqua. IP55 aggiunge la resistenza ai getti. Per molti azionamenti di pompe, ventilatori, riduttori e linee di movimentazione, questa fascia è un punto di partenza sensato.
La query IP55 motore elettrico viene cercata spesso come se IP55 identificasse un prodotto preciso. Non è così. Due motori con la stessa sigla possono avere qualità molto diverse nelle guarnizioni, nei pressacavi, nella verniciatura, nel drenaggio e nella tenuta dell’albero. Anche il montaggio conta: una scatola morsettiera orientata male o un pressacavo non serrato può rendere inutile la marcatura presente sulla targa.
IP55 non significa nemmeno “completamente ermetico”. Il primo 5 è chiaro: l’ingresso di polvere non è escluso in assoluto. In un reparto con polvere fine continua, farina, cemento o residui conduttivi, questo punto pesa parecchio.
Per un normale motore industriale installato al coperto, IP55 è spesso adeguato. Prima di confermarlo, però, va verificato il metodo di pulizia. Uno spruzzo occasionale durante la manutenzione non equivale a un lavaggio quotidiano rivolto direttamente su albero, ventola e morsettiera.
IP65 e IP66: polvere esclusa, acqua da valutare bene
Con IP65 la prima cifra passa a 6, quindi la custodia è a tenuta di polvere; la seconda cifra 5 indica la prova ai getti d’acqua. IP66 mantiene la tenuta di polvere e affronta getti più potenti.
Il grado protezione IP motore trifase cambia davvero quando il motore lavora all’aperto, accanto a polveri fini o in aree lavate con regolarità. IP65 può essere adatto a numerosi impianti esterni e reparti sporchi. IP66 offre un margine maggiore contro getti intensi. Ma non basta leggere “66” e chiudere l’ordine.
All’esterno entrano in gioco raggi UV, corrosione, sbalzi termici, gelo e condensa. La IEC 60034-5 chiarisce che il codice IP non definisce, da solo, la resistenza a condensa, vapori corrosivi, funghi o danni meccanici. In una zona costiera, per esempio, la verniciatura e i materiali della bulloneria possono essere più decisivi del passaggio da IP65 a IP66.
C’è poi l’acqua che arriva dall’interno. Un motore fermo si raffredda, l’aria nella custodia si contrae e l’umidità può condensare. Resistenze anticondensa, fori di drenaggio gestiti secondo le istruzioni del costruttore e corretta posizione di montaggio possono evitare un guasto che la sola sigla IP non previene.
IP69 e IP69K: sigle simili, norme diverse
Per lavaggi ad alta pressione e alta temperatura si incontra la cifra 9. L’edizione 2020 della IEC 60034-5 ha introdotto questo secondo numero anche per le macchine rotanti, con il relativo metodo di prova. È il riferimento da controllare quando si parla di un motore destinato a un impianto industriale.
La sigla IP69K merita più attenzione. Il suffisso K appartiene alla ISO 20653:2023, una norma dedicata agli equipaggiamenti elettrici dei veicoli stradali. La stessa ISO spiega che i codici K coprono requisiti speciali non compresi nella IEC 60529. Perciò IP69 e IP69K non vanno trattati come parole intercambiabili in una scheda tecnica.
Ancora una cosa. Un grado elevato contro l’acqua non certifica la resistenza chimica. Detergenti alcalini, disinfettanti, sali e solventi possono attaccare vernice, guarnizioni e cavi. In una linea alimentare o farmaceutica servono anche superfici pulibili, materiali compatibili, geometrie senza ristagni e procedure igieniche coerenti. Il codice IP copre una parte del problema.
Una protezione alta può creare problemi di temperatura?
Un grado protezione IP motore trifase più alto richiede in genere una costruzione più chiusa e dettagli di tenuta più impegnativi. Da qui nasce l’idea che il motore debba per forza scaldare di più. È una scorciatoia.
Il comportamento termico dipende dal progetto completo: metodo di raffreddamento, ventola, alette, materiali, carico, temperatura ambiente, quota e funzionamento con inverter. Un motore chiuso ventilato esternamente può mantenere la temperatura prevista se è stato dimensionato e provato per quella configurazione. Il problema nasce quando si modifica una custodia, si coprono le alette o si lavora a bassa velocità con una ventola solidale all’albero.
La protezione motore non dovrebbe quindi essere aumentata aggiungendo guarnizioni artigianali, silicone o carter improvvisati. Un riparo troppo vicino alla ventola può bloccare il flusso d’aria. Un foro di scarico chiuso senza criterio può trattenere condensa. Sembra una soluzione. Poi arriva l’estate.

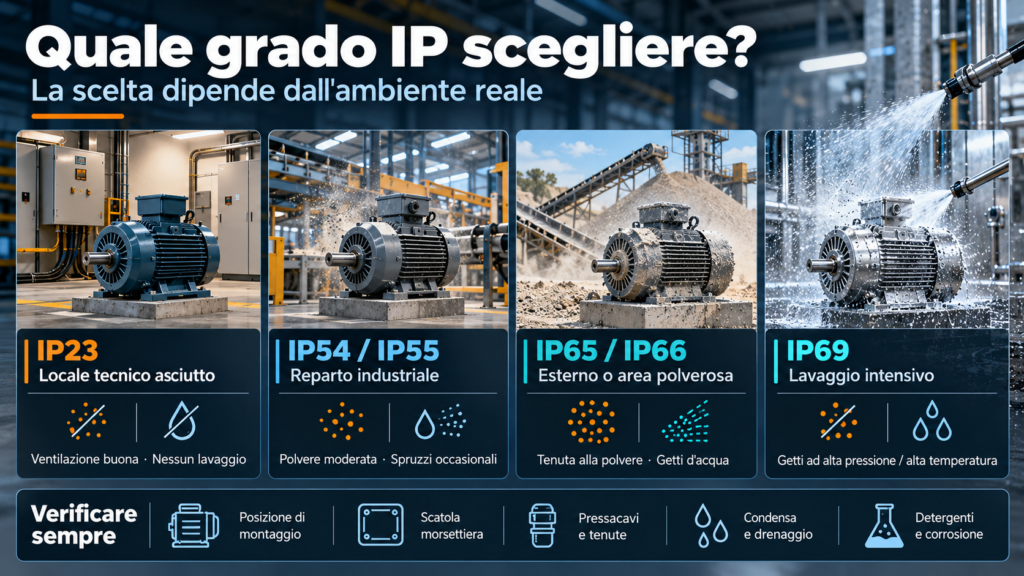

Come scegliere in base all’ambiente reale
Per scegliere il grado protezione IP motore trifase, partirei da una fotografia concreta del posto. Non da una tabella.
In un’officina asciutta, senza polvere fine e senza lavaggi, IP23 può essere valutato se l’installazione e il tipo di raffreddamento lo consentono. In un reparto generale con polvere moderata, umidità e spruzzi occasionali, IP54 o IP55 sono spesso più coerenti. Dove la polvere deve restare fuori, la prima cifra dovrebbe salire a 6. Se il lavaggio usa getti potenti, occorre verificare IP66 e confrontare le condizioni reali con quelle di prova. Per getti ad alta pressione e alta temperatura, bisogna chiedere una certificazione precisa e la norma applicata.
La direzione di montaggio merita una riga tutta sua. Un motore B3 orizzontale e lo stesso motore montato verticalmente possono avere esigenze diverse per drenaggio, tenuta dell’albero e protezione dal ristagno. Anche il tetto parapioggia, se richiesto, va scelto per quella posizione. Non si improvvisa in cantiere.
Poi vanno controllati scatola morsettiera, pressacavi, tappi, connettori, freno, encoder e ventola ausiliaria. Il sistema conserva il proprio livello soltanto se tutti questi elementi sono idonei e montati bene. Basta un ingresso cavo sbagliato per abbassare la protezione motore nel punto più vulnerabile.

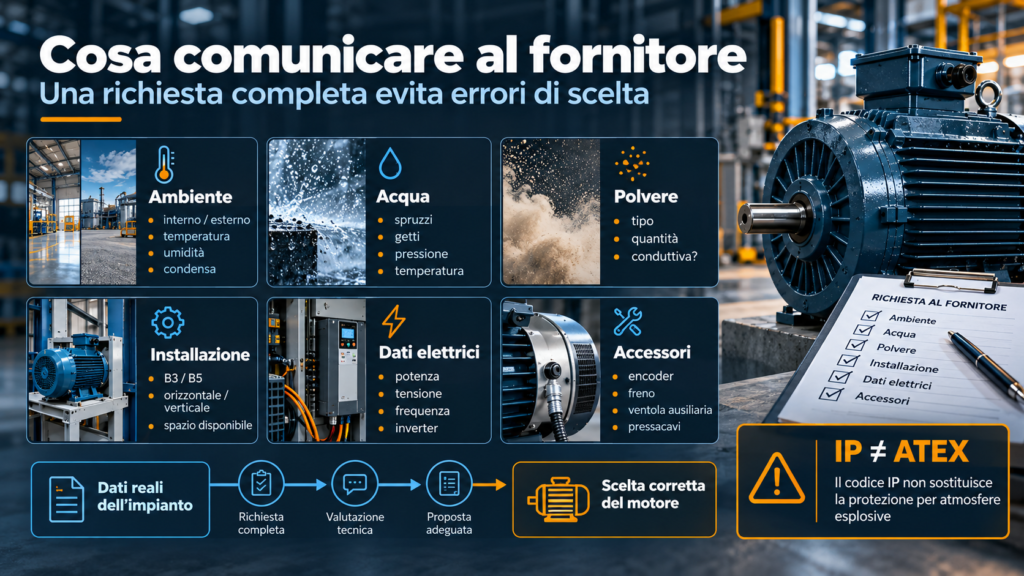

Cosa comunicare al fornitore
Dire “mi serve IP66” è un inizio, non una specifica. Il fornitore dovrebbe conoscere luogo di installazione, posizione di montaggio, temperatura ambiente, presenza e tipo di polvere, esposizione alla pioggia, frequenza dei lavaggi, pressione e temperatura dell’acqua, detergenti impiegati e possibilità di condensa.
Servono anche potenza, tensione, frequenza, servizio, forma costruttiva e uso dell’inverter. Se l’ambiente è corrosivo o classificato ATEX, va dichiarato subito. Il codice IP non sostituisce la protezione contro le atmosfere esplosive, disciplinata dalla serie IEC 60079, e non descrive la resistenza alla corrosione.
In EMOTRA la scelta non parte dalla sigla più alta disponibile. Parte da come lavora la macchina. È un approccio meno spettacolare, ma evita di mettere un costoso motore sigillato in una sala pulita o, peggio, un modello inadatto sotto una lancia di lavaggio.
EMOTRA verifica il grado protezione IP motore trifase insieme a montaggio, raffreddamento e accessori. Per una sostituzione, una foto della targa e dell’installazione può già far emergere errori evidenti; per un nuovo progetto servono invece i dati ambientali completi.
Una richiesta ben fatta è semplice: descrive polvere, acqua e pulizia come avvengono davvero. EMOTRA può così proporre un motore industriale con involucro, tenute e configurazione coerenti, senza trasformare il valore IP in una gara al numero più alto.
