Classe di isolamento del motore elettrico trifase: perché è importante
La lettera riportata sulla targa sembra un dettaglio. In realtà indica il margine termico del sistema che separa elettricamente conduttori, fasi, nucleo e carcassa. Quando quel sistema invecchia o si danneggia, il motore può continuare a girare per un po’. Poi arrivano dispersioni, cortocircuiti tra spire o guasti verso massa.
La ricerca classe isolamento motore elettrico trifase porta spesso a guardare soltanto la lettera. Quel dato aiuta a identificare il livello termico assegnato al sistema isolante, ma non indica la normale temperatura della carcassa e non autorizza a far lavorare il motore fino al valore della classe. Servono anche temperatura ambiente, sovratemperatura ammessa, raffreddamento e servizio.

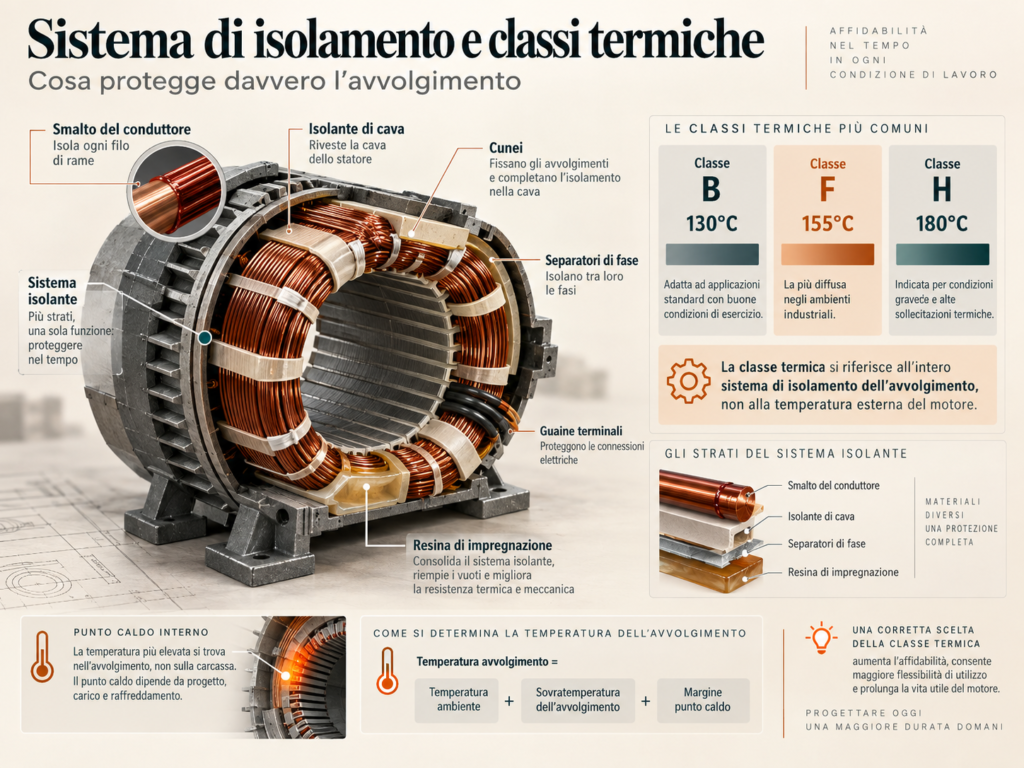

La classe riguarda un sistema, non un solo materiale
Dentro il motore non c’è soltanto lo smalto del filo di rame. L’isolamento comprende rivestimento del conduttore, materiale nelle cave, separatori di fase, cunei, guaine dei terminali, resina di impregnazione e distanze elettriche. Questi elementi devono lavorare insieme.
Un materiale dichiarato per una temperatura elevata non rende automaticamente equivalente tutto il sistema. Se la guaina del collegamento, la resina o l’isolante di cava hanno prestazioni inferiori, il punto debole rimane lì.
La IEC 60085 distingue infatti tra classe termica del materiale isolante e classe del sistema di isolamento, definendo criteri per valutarne la resistenza all’invecchiamento termico. IEC 60085:2007
Quando si confronta la voce classe isolamento motore elettrico trifase, conviene quindi chiedere quale sistema sia stato qualificato e per quale applicazione. La sola frase “filo Classe H” non descrive l’intero avvolgimento.
B, F e H non sono temperature della carcassa
Le classi più note nei motori industriali sono B, F e H. La loro designazione termica corrisponde rispettivamente a 130 °C, 155 °C e 180 °C. Questi valori riguardano il sistema isolante nelle condizioni previste dalla relativa classificazione.
Non significano che la superficie esterna debba arrivare a quelle temperature. La carcassa è più fredda dell’area interna più calda e il punto critico può trovarsi dentro una bobina, dove una termocamera non riesce a vedere.
La temperatura dell’avvolgimento dipende, in forma semplificata, dalla temperatura del fluido di raffreddamento, dall’aumento di temperatura prodotto dalle perdite e dal margine per il punto caldo. Metodo di misura e costruzione del motore cambiano il modo in cui questi valori vengono valutati.
La IEC 60034-1:2026 tratta prestazioni nominali e limiti di temperatura delle macchine rotanti, distinguendo condizioni, metodi di raffreddamento e modalità di misura. IEC 60034-1:2026
Per questo non basta leggere “F” sulla targa. Bisogna conoscere la sovratemperatura prevista dal costruttore.
Isolamento F con sovratemperatura B
Molti motori vengono descritti come costruiti con isolamento Classe F e progettati con una sovratemperatura corrispondente a un limite più contenuto, spesso indicato commercialmente come “rise B”. L’idea è lasciare una riserva termica rispetto alla capacità del sistema isolante.
Può essere una scelta utile. Ma deve risultare dalla documentazione tecnica o dalle prove, non da un’ipotesi basata sul materiale dichiarato.
Nel dato classe isolamento motore elettrico trifase, la lettera e il limite di sovratemperatura rappresentano informazioni collegate ma diverse. Un motore può utilizzare materiali di Classe F senza essere progettato per lavorare con una sovratemperatura più bassa. Ambiente, carico e raffreddamento decidono quanto margine rimane realmente.
Anche l’altitudine conta. Con aria meno densa, il raffreddamento può peggiorare. Lo stesso accade quando la ventola è sporca, il copriventola è ostruito o il motore è installato in uno spazio chiuso nel quale ricircola aria già calda.
Più caldo significa invecchiamento più rapido
Il calore modifica nel tempo resine, smalti e materiali di supporto. L’isolante può perdere elasticità, fessurarsi o diventare più vulnerabile a vibrazioni, umidità e contaminazione.
Si usa spesso la cosiddetta regola dei 10 gradi, secondo cui un aumento di circa 10 K può ridurre sensibilmente la vita termica, in alcuni modelli fino a dimezzarla. È una stima pratica. Non è una legge universale valida per ogni materiale, temperatura e tipo di sollecitazione.
L’invecchiamento reale dipende dal sistema qualificato e dalla combinazione di calore, tensione elettrica, vibrazione, umidità e sostanze chimiche. Anche la IEC 60034-18-1 osserva che i modelli basati sull’equazione di Arrhenius non descrivono necessariamente ogni esperienza di invecchiamento.
Il punto utile è più semplice: lavorare stabilmente più freddi lascia più margine. Portare il motore vicino al limite per recuperare qualche kilowatt espone invece l’isolamento a un consumo più rapido della propria vita.

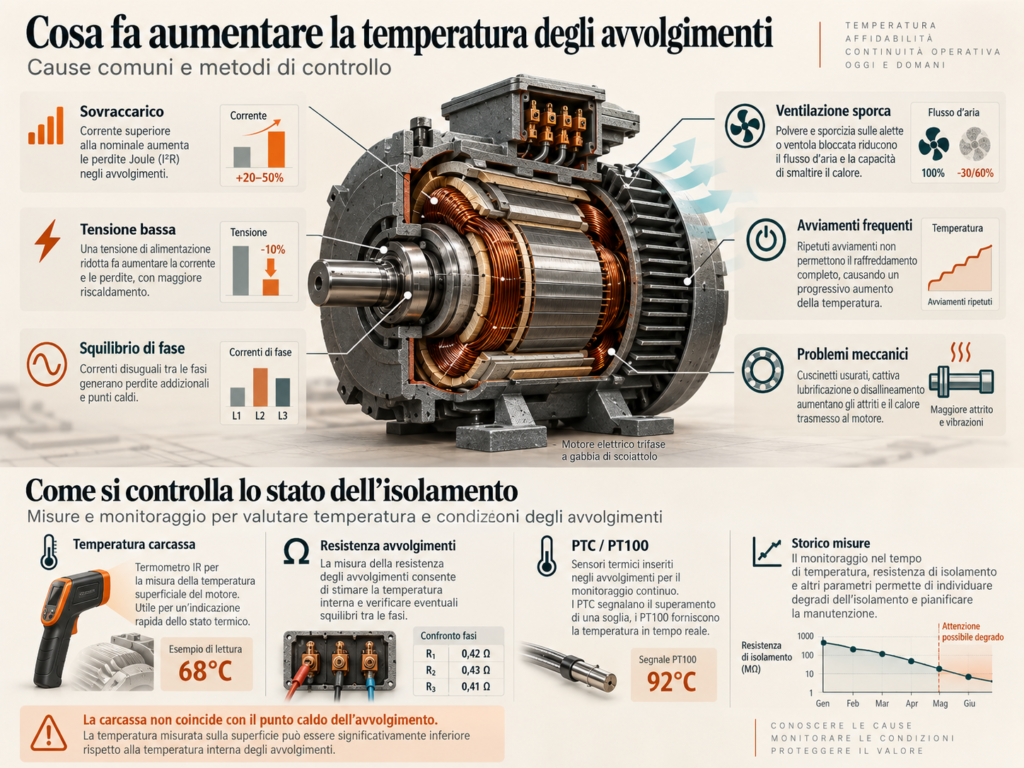

Cosa fa aumentare la temperatura degli avvolgimenti
Il sovraccarico è la causa più intuitiva. Se il motore eroga più coppia, la corrente aumenta e crescono le perdite nel rame. Ma non è l’unica causa.
Tensione troppo bassa, squilibrio tra le fasi, mancanza di fase, avviamenti frequenti e rotore bloccato possono far salire rapidamente la corrente. Anche cuscinetti danneggiati, trasmissione disallineata o macchina azionata parzialmente bloccata trasformano un problema meccanico in calore elettrico.
La ventilazione sporca lavora in silenzio. Polvere sulle alette, ventola rotta o passaggi d’aria ostruiti riducono lo scambio termico senza modificare subito il processo produttivo. Il motore continua a fare il proprio lavoro, ma con meno margine.
Per giudicare la temperatura motore bisogna quindi confrontare carico, corrente, ambiente e raffreddamento. Un valore isolato misurato sulla carcassa può segnalare un cambiamento, ma non basta a descrivere il punto caldo dell’avvolgimento.
Misurare la carcassa non equivale a misurare l’avvolgimento
Un termometro a infrarossi è utile per controlli rapidi e confronti nel tempo. Mostra però la temperatura della superficie osservata, influenzata da emissività, posizione, ventilazione e condizioni ambientali.
La temperatura media degli avvolgimenti può essere ricavata attraverso la variazione della resistenza, seguendo procedure di prova definite. Nei motori dotati di sensori, PTC, PT100 o altri rilevatori possono fornire informazioni più dirette e attivare allarme o arresto.
Anche qui serve contesto. Un sensore posto nella testata non coincide necessariamente con il punto più caldo nella cava. La protezione va scelta conoscendo posizione, soglia e logica del dispositivo.
La tendenza è spesso più utile di una lettura occasionale. Se lo stesso motore, allo stesso carico e con la stessa temperatura ambiente, comincia a lavorare più caldo, qualcosa è cambiato. Può essere sporco, usura, squilibrio elettrico o un processo diventato più pesante.

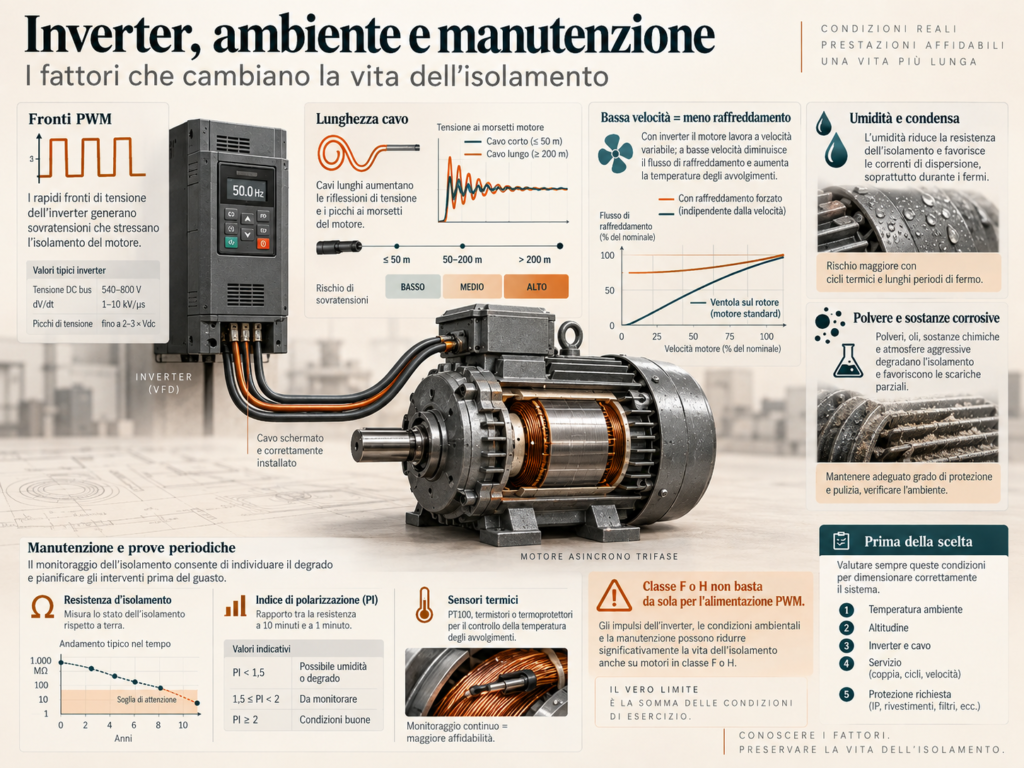

La classe termica non garantisce la compatibilità con l’inverter
Un motore con isolamento Classe F o H non è automaticamente adatto all’alimentazione PWM. L’inverter introduce fronti di tensione rapidi e possibili riflessioni lungo il cavo, aumentando la sollecitazione tra spire e sui primi tratti dell’avvolgimento.
La compatibilità dipende da tensione del sistema, tecnologia del convertitore, frequenza di commutazione, lunghezza del cavo e costruzione degli avvolgimenti motore. Possono essere necessari isolamento specifico, reattanza, filtro dV/dt o filtro sinusoidale.
La IEC 60034-18-41 definisce criteri e prove di qualificazione per sistemi di isolamento di Tipo I sottoposti a convertitori PWM. Mostra bene la differenza tra resistenza termica e capacità di sopportare impulsi ripetitivi. IEC 60034-18-41
Per un motore regolato a bassa velocità si aggiunge un altro problema: la ventola montata sull’albero sposta meno aria. La dicitura classe isolamento motore elettrico trifase non compensa da sola il raffreddamento insufficiente. Possono servire una ventola indipendente o un declassamento.
Umidità, polvere e sostanze chimiche cambiano il rischio
Un isolamento termicamente valido può guastarsi presto se assorbe umidità o viene ricoperto da contaminanti conduttivi. Polvere metallica, sale, olio, detergenti e vapori corrosivi possono ridurre la resistenza superficiale e attaccare materiali e connessioni.
Nei motori fermi per lunghi periodi, la condensa può formarsi quando la temperatura interna scende sotto il punto di rugiada. Scaldiglie anticondensa, drenaggi e corretta ventilazione diventano allora parte della protezione elettrica.
Il grado IP aiuta a limitare l’ingresso di solidi e acqua, ma non descrive da solo la resistenza chimica del sistema. Verniciatura, guarnizioni, resina e materiali dei terminali devono essere scelti in base all’ambiente reale.
Più severo è l’ambiente, più importante diventa controllare lo stato dell’isolamento motore attraverso misure registrate e confrontabili. Una singola lettura senza temperatura, umidità e storico può essere difficile da interpretare.
Come controllare lo stato dell’isolamento
La misura della resistenza d’isolamento permette di individuare condizioni come umidità, contaminazione o degrado marcato. Il valore dipende però dalla temperatura dell’avvolgimento, dalla tensione di prova, dalla durata della misura e dalle caratteristiche della macchina.
Per motori più grandi o sistemi adatti alla prova, l’indice di polarizzazione può aggiungere informazioni. La IEC 60034-27-4:2018 descrive procedure raccomandate per resistenza d’isolamento e indice di polarizzazione delle macchine rotanti. IEC 60034-27-4:2018
Prima della prova il motore deve essere isolato elettricamente da inverter, soft starter, sensori o altre apparecchiature che potrebbero essere danneggiate dalla tensione applicata. Al termine, l’avvolgimento deve essere scaricato secondo la procedura di sicurezza.
La prova di rigidità dielettrica è diversa. Non dovrebbe essere ripetuta arbitrariamente alla piena tensione di fabbrica durante la manutenzione ordinaria. Una prova inappropriata può sottoporre un isolamento già invecchiato a uno stress inutile.
Meglio misure coerenti e uno storico leggibile. I numeri acquistano valore quando possono essere confrontati.
Cosa osservare durante la manutenzione
Correnti delle tre fasi, tensioni, temperatura, vibrazione e pulizia del circuito di raffreddamento raccontano insieme lo stato del motore. Un aumento della corrente può anticipare il surriscaldamento; una vibrazione può danneggiare legature e separatori prima che la resistenza d’isolamento cambi.
Durante un fermo si possono controllare morsetti, pressacavi, collegamento di terra e presenza di segni scuri o odore di resina surriscaldata. Se il motore dispone di sensori termici, va verificata anche la catena di protezione fino al relè o al convertitore.
Non bisogna aspettare il valore minimo per intervenire. Una tendenza in peggioramento, unita a umidità o temperatura crescente, merita attenzione prima del guasto.
La manutenzione del sistema isolante non consiste nel verniciare ciò che appare scuro. Bisogna capire se la causa è termica, elettrica, meccanica o ambientale.
Scegliere B, F o H senza pagare un’etichetta
Per un ambiente industriale ordinario, un sistema di Classe F può offrire una soluzione adatta e diffusa. In presenza di temperatura ambiente elevata, cicli gravosi o condizioni speciali può essere valutata una classe superiore. Ma scegliere H senza modificare raffreddamento, cuscinetti e protezioni non rende automaticamente il motore adatto a un forno.
Conta anche il servizio. Un motore S1 lavora fino all’equilibrio termico; partenze frequenti, frenature e cicli intermittenti producono invece un profilo di calore diverso. La potenza nominale da sola non racconta quel profilo.
La scelta indicata dalla voce classe isolamento motore elettrico trifase va quindi valutata insieme a temperatura ambiente, altitudine, carico, raffreddamento, inverter, frequenza degli avviamenti e vita attesa. Il grado IP e la classe termica rispondono a domande diverse. Non sono intercambiabili.
Una classe superiore può fornire margine. Può anche essere un costo senza beneficio, se il vero limite è un cuscinetto caldo, una ventola ostruita o un collegamento sbagliato.
I dati da comunicare al costruttore
Per una selezione corretta servono potenza, tensione, frequenza, servizio, metodo di avviamento e profilo di carico. Vanno aggiunti temperatura minima e massima dell’ambiente, altitudine, umidità, presenza di polvere o sostanze corrosive e metodo di raffreddamento.
Se è previsto un inverter, occorrono tensione della rete, frequenze minima e massima, lunghezza del cavo e caratteristiche del convertitore. Anche posizione e tipo dei sensori termici devono essere concordati quando la protezione del processo è critica.
Per definire correttamente la voce classe isolamento motore elettrico trifase, EMOTRA valuta questi dati insieme alla sovratemperatura prevista. Dichiarare soltanto “Classe F” non basta per stabilire quanta riserva termica avrà il motore durante il lavoro reale.
EMOTRA controlla anche materiali, impregnazione, raffreddamento e protezioni richieste. Due motori con la stessa lettera sulla targa possono avere comportamenti diversi per carico, costruzione e ambiente.
La classe termica deve lasciare margine, non giustificare una temperatura sempre al limite. È questo il criterio con cui EMOTRA valuta la durata degli avvolgimenti motore prima di proporre una configurazione.
